11阶灰阶测试卡

时间：2019-11-18

产品简介：11阶灰阶测试卡TE165A中两个11度灰阶条按相反的方向排列在灰色背景(D≈0.56)中，灰阶条符合ITU BT.709标准，灰阶的对比范围是40:1类型是反射式...

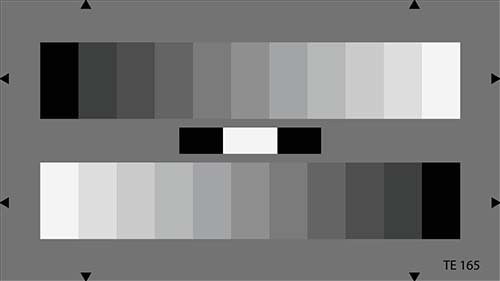

两个11度灰阶条按相反的方向排列在灰色背景(D≈0.56)中，灰阶条符合ITU BT.709标准。

根据BT.709标准，一个最佳伽玛校正相机的输出信号产生两段逆流的线性步进信号。

灰阶的对比范围是40:1。

Step 灰阶等级	Density 密度	Remission in % 缓解率	Video signal for BT.709 in % BT.709的视频信号率	Video signal for gamma 0.45 in % 伽马0.45的视频信号率
1	0.05	89	100	100
2	0.13	74	91	92
3	0.22	60	82	84
4	0.32	48	73	75
5	0.43	37	64	67
6	0.56	28	55	59
7	0.70	20	46	51
8	0.88	13	37	43
9	1.08	8	28	35
10	1.34	5	19	26
11	1.64*	2	11	19

*反射式测试卡的生产工艺允许的最大印刷密度是1.64。最黑灰阶的目标值是1.70。因此最后灰阶的距离会有稍微不同。

两个黑色方块和一个白色方块位于两个灰阶条中间，黑色方块的密度为D＞3.0(缓解率＜0.1%)。白色方块的密度为D=0.05(缓解率89.9%)。

调整光圈直至最亮方块在波形监控器达到100%视频信号。用一个具有ITU BT.709标准的最佳校正的摄像机，最黑方块会达到10%的信号水平。

当用此卡做0.45伽马校正时，每一灰阶的视频信号水平会按照上表所列出的数据变化。
