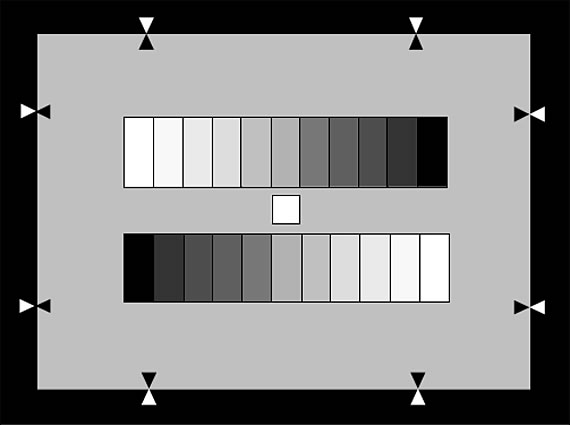

NHK 11阶灰阶测试卡(γ=0.45)

NHK 11阶灰阶测试卡简介

NHK 11阶灰阶测试卡(γ=0.45)主要测试饱和度,灰阶代表了由最暗到最亮之间不同亮度的层次级别。这中间层级越多,所能够呈现的画面效果也就越细腻。

NHK 11阶灰阶测试卡参数

NHK 11段灰阶测试卡(γ=0.45)分为透过型和反射型测试卡,两种测试卡的透过率和浓度如下:

透射式

阶号 1
(white)
2 3 4 5 6 7 8 9 10 11 背景
透射率(%) 74.1 61.7 50.1 40.7 31.6 23.4 16.6 12.0 7.6 4.5 2.0 22.4
浓度 0.13 0.21 0.30 0.39 0.50 0.63 0.78 0.92 1.12 1.35 1.70 0.65

反射式

阶号 1
(white)
2 3 4 5 6 7 8 9 10 11 背景
反射率(%) 83.0 71.0 57.0 46.0 37.0 27.4 19.5 13.4 8.3 4.75 2.0 18.0
浓度 0.08 0.15 0.24 0.34 0.43 0.56 0.71 0.87 1.08 1.32 1.70 0.74

NHK 11阶灰阶测试卡尺寸


  有效尺寸 外形尺寸
透射式 240×180 320×290
反射式 240×180 280×220
