EBU通用测试卡|测试摄像机的彩色和中性灰度及相

EBU通用测试卡简介

EBU通用测试卡配合胶片素材用于测试及调整摄像机的彩色和中性灰色再现,相对调制深度,层次和粒度。

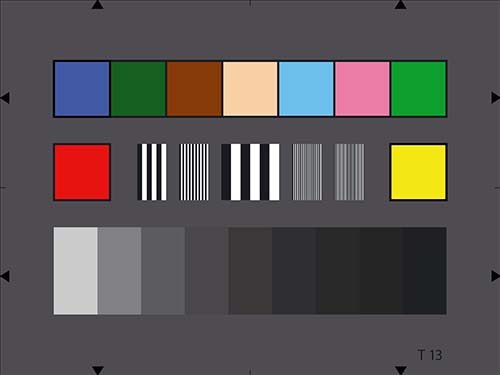

在密度D=0.75的中性灰色背景上,三组测试组件被分布在图像的相关区域内。

1、在Macbeth色彩再现测试卡“ColorChecker”的九种测试颜色被布置在测试图的上部区域,其中4种饱和基色(蓝色、绿色、红色和黄色)和5种特别重要且熟悉光谱反射率代表颜色分别是深暗平均肤色、叶子、蓝天和中性红。

2、图卡中心区域组垂直分布排列着不同空间大小的黑白条。它们对应下面的频率(从左到右):1,3,0.5,5和7MHz。

3、在测试卡下部分布一个9级的灰度测试条,密度从左到右由D=0.2(60%的反射率的白色)到到D=1.8(1.5%的反射率黑色)变化,变化密度增加值为△D=0.2。均匀照明的灰度所产生对比度范围是40:1。

功能特点

1)、通用型测试卡设计主要用于在操作环境下比较和评估胶片效果。这种测试卡可以用于彩色电视胶片材料的重要特性测量(包括密度,粒度,分辨率和色彩再现)。

2)、评估测量多个质量参数的影响—在要拍摄的测试卡和胶片测试材料都正确准备好后—并使用胶片测试设备(如指定在“技术规范no12/10”)。灰度等级测试条用于测量胶片的中性灰色再现性和粒度特性曲线。垂直黑白条用来测量评估频率响应调制深度。这里的参考价值的调制深度0.5 MHz光栅。上部的测试色彩块被用来检测胶片材料的色彩再现性。

3)、通用胶片测试图还可以实现电子彩色电视摄像机的色彩还原特性和快速可视化评估。

注意事项

反射测试卡应该以45°角斜置,防止光线产生的影响。为了防止和推迟紫外线照射引起的褪色现象,测试卡不使用时应该盖上测试卡保护盖。
