SFR测试卡可用于全自动分析图像质量参数

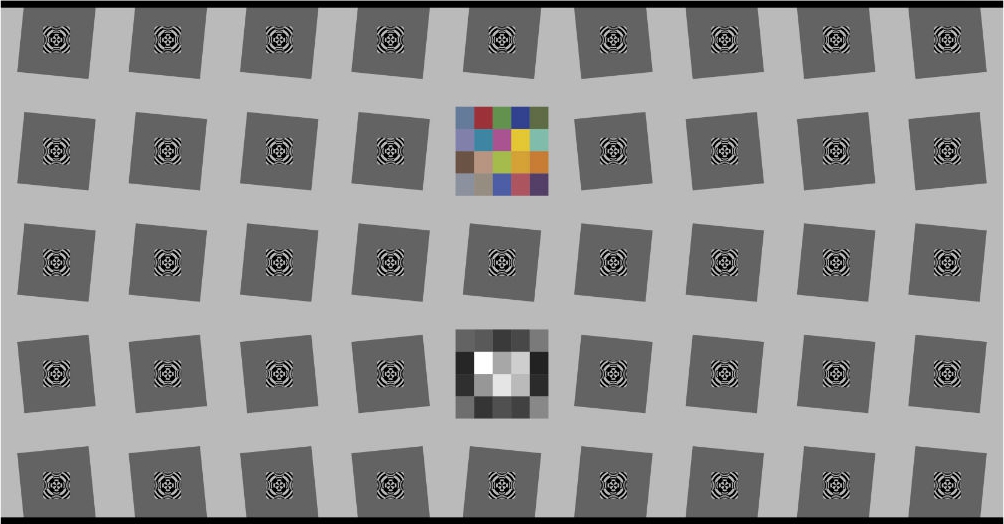

SFRPlus测试卡特点

•    允分使用了图卡上的所有空间，信息量大。相比之下，ISO旧款的分辨率测试卡的真实使用率只有10%，即可有10%的内容可用于数据化的分析。

•    避免了高反差图像导致的图像阶调溢出，使曝光宽容度更大，精度和重复性也更高。

•    有助于分析信号处理的信息更多，例如锐化、降噪等。

•    全自动图像识别与定位：无需手动选择分析区域，可全自动定位测试区域。

•    支持多种尺寸和材料：从5X5cm到110X187cm，材料可以是无光、半光或背光材料，玻璃镀铬材料（用于小幅面高精度分析）。

SFRPlus测试卡可以与软件Imatest中的SFRPlus模块配合使用，可以分析以下参数

•    MTF清晰度/分辨率

•   畸变和视场角

•    噪点

•    ISO敏感度

•    色彩精度

•  横向色差

•    Gmma和色调响应。

SFRPlus 测试卡可选项目

反差选择

•    10:1 和 2:1 反差可用于分析非线性信号响应

•    10:1 仅一种反差有助分析整个取景范围内的3D图表分析

•    4:1 反差与2014版的 ISO-12233标准相符合

介质类型 -半光泽 或 无光材料

•    无光纸，好处是有助减少反光，反光比较均匀，相对于哑光相纸的测试图卡，镜面反射很少。无光纸的测试卡MTF极值相对于哑光相纸的极限值要小一些。

•    哑光相纸，哑光相纸相对于无光纸的细节会更多一些，最大密度也更高。但由于其有较强的镜面反光，通常不适用于广角镜头的测试。

长宽比例的选择

•    5x9 个方块的测试图，比例适用于典型的3:2的单反相机和典型的16:9的HDTV格式的。

•    5x7 个方块的测试图，比例适用于典型的卡片相机和手机，比例为4:3。

喷墨打印测试卡的分辨率

我们提供的所有喷墨打印的测试卡的分辨率通常接近MTF50值5 cycles/mm，因此当选择测试图卡的尺寸时，需要基于此而考虑。使用太小尺寸的测试卡去测试一个高分辨率的相机是不合适的，会降低成像系统的分辨率到测试卡的极限分辨率。因此需要考虑测试卡的尺寸要满足最小的聚焦距离，分辨率要大于传感器的分辨率。

可选尺寸和有效分析区域

对于1200万像素以内的摄像头，可以使用中等尺寸的测试卡。大尺寸的测试卡可以测试1200万像素至2400万像素的摄像头，2400万像素以上的摄像头需要超大尺寸的测试卡。

SFRPlus 测试卡尺寸

SFRPlus 测试卡有效拍摄区域

图卡的有效拍摄区域包括上下黑边以外的部分空白区域，因为要让SFRPlus测试模块自动分析和定位测试区域，需要包括一部分空白。

色块元素

色块元素包括20个 色块，可以用于分析色彩的还原，但需要选择其测量数据做为参考数据。

预畸变选择

带有预畸变的测试图卡可以用于分析广角和鱼眼镜头，并且可以调整不同的畸变水平。

我们不建议使用带光泽的介质来测试广角镜头或预畸变测试卡，因为容易产生反光。
