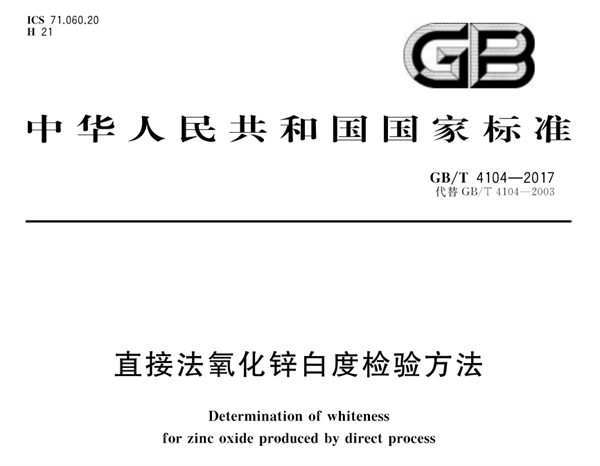

直接法氧化锌白度的检验方法GB/T 4104-2017

直接法氧化锌白度的检验方法2



1范围

本标准规定了直接法氧化锌白度的检验方法。

本标准适用于直接法氧化锌白度的检验。



2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 3494直接法氧化锌

GB/T 3979物体色的测量方法

GB/T 9086用于色度和光度测量的标准白板



3术语和定义

下列术语和定义适用于本文件。

3.1白度 whiteness

白色的程度,被测物体的表面在可见光区域内相对于完全白(标准白)物体漫反射辐射能的大小的比值,用百分数表示。

3.2白度值whiteness value

任何白色物体的白度则表示对于 PRD 白色程度的相对值。

注:光谱漫反射比值恒等于1的理想完全反射漫射体(PRD)表面的白度为100度.光谱漫反射比值恒等于0的黑色物体表面的白度为0度。



4方法原理

试样与标样用粉体压样器压制成压片,在波长 457 nm处,用标样的白度值校准白度仪后,测量试样的蓝光白度值。



5仪器与标样

5.1白度仪。

5.2恒压粉体压样器。与白度计匹配使用,压片直径20 mm~40mm.

5.3标准白板。陶瓷标准白板和粉体标准白板(氧化镁或硫酸钡),应符合GB/T 9086的规定。陶瓷标准白板、粉体标准物质均应置于干燥器中避光保存。

为了测定方便,可用表面平整、无污点、无裂纹和无影响其使用性能的划痕的白色陶瓷板作为日常



6试验步骤

6.1试样

试样应满足直接法氧化锌产品标准GB/T 3494的要求。试样量不少于100 g,于100C~105‘C干燥2h,置于干燥器中冷却,充分混匀。

6.2测定次数

独立地进行2次测定,取其平均值。

6.3压片

取适量试样,按粉末成型器的使用方法制成样品压片。压片表面应平整,无污点、无裂纹。

6.4校零

开机预热30 min后,黑筒校零。

6.5校准

将标准白板放人测量口,输人标准值,按校准键,对仪器进行校准。

6.6测量

取下标准白板,将制好的试样压片放人测量口,按工作键,记录测量值。转动试样90?角,再次测量,两次测定结果之差应不大于0,3,其平均值为该压片的白度值。

6.7结果表示

白度值以百分数表示。两次平行测定结果之差不大于0.4时,其平均值为该试样的白度值,结果表示至小数点后1位。



7允许差

实验室之间分析结果的差值应不大于表1所列允许差。



直接法氧化锌白度的检验方法


下一页 : 没有了
  • 首页
  • 产品中心
  • 电话
  • 关于我们
