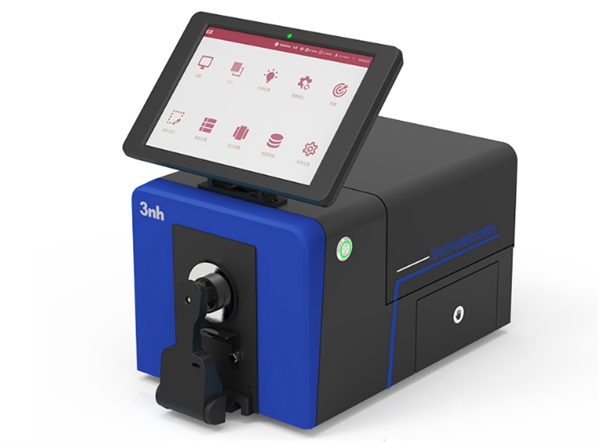

TS85系列台式分光测色仪，采用10.5英寸带触摸功能的平板Pad做为显示交互接口，可以测量多种样品的反射/透射光谱和各种色度数据。本文简单介绍了TTS85系列台式分光测色仪的结构航和零部件。

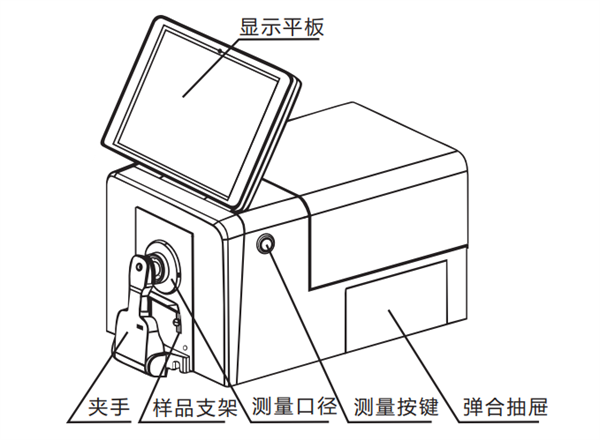

平板PAD

 10.5寸独立可旋转平板电脑，128G存储空间；用于显示测量数据及仪器操作导航,平板PAD电源开关单独控制平板PAD的打卡和关闭。

夹手

采用反射测量模式时，用于夹持样品，当样品比较重的情况， 可以借助样品支架支撑。

测量口径

反射测量的测量口径规格有Φ25.4mm/Φ15mm/Φ8mm/Φ4mm，客户根据待测样品选择合适的测量口径，选择大的测量口径有利于测试数据的精准。透射测量模式时，需要选择Φ25.4口径，并且口径处放置反射白板。

唤醒/测量键

待机模式短按测量键唤醒系统；短按开启测量，测量过程中按键操作无效。

弹合抽屉

可放置一些小的样品和配件。

反射测量口

反射测量模式时，待测反射样品需贴紧反射测量口，可以用样品固定夹、样品支架固定待测样品，同时透射测量口保持无遮挡并合上透射测量口上方的盖子方可进行测量。

透射测量口

透射测量模式时，待测透射样品需贴紧透射测量口，可以用透射测试夹具组件固定待测样品，合上透射测量口上方的盖子方可进行测量，同时要确保反射白板贴紧反射测量口。

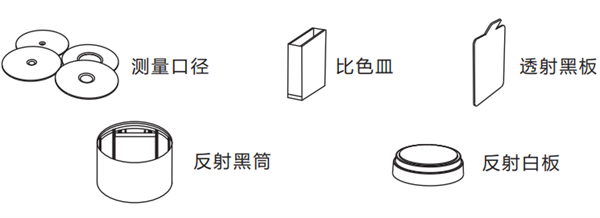

黑筒

反射测量模式时黑白校正的黑校正使用，作为仪器的0基准，具体操作查阅黑白校正章节。

反射白板

反射测量模式时黑白校正的白校正使用，作为仪器的高反射率测试基准，具体操作查阅黑白校正章节。p黑档板：透射测量模式时黑白校正的黑校正使用。

滑罩

打开或关闭中间的透射仓，为使用透射仓时通过稳定的环境，减少外界干扰

滑罩开/锁

打开或锁定滑罩。

USB接口

USB接口用于与PC电脑连接通信，通过PC端电脑颜色管理系统软件实现更多功能扩展。p电源插座：外接交流电源，输入AC110V-240V，为仪器供电。

电源开关

按下电源键，指示灯亮，测量仪器模块上电开机，平板PAD进入充电模式；按下电源键，指示灯熄灭，测量仪器模块断电关机，平板PAD充电停止。通过按下该开关为仪器硬开关机。

平板PAD电源开关

平板PAD电源开关单独控制平板PAD的开机和关机，长时间不使用仪器时，需关闭PAD电源开关。

注：整机仪器包括测量仪器模块和平板PAD模块，两个模块相互独立。测量仪器模块可以连接平板PAD模块，也可以连接PC电脑，同一时刻，测量仪器模块只能连接其中一个模块（PAD模块或PC电脑）。平板PAD的开机和关机，由其自身的平板PAD电源开关控制。
